| Markenbezeichnung: | AVENTICS |
| Model Number: | ISO 21287, Reihe CCI |
| MOQ: | 1 |
| Price: | $400 |
| Zahlungsbedingungen: | T/T |

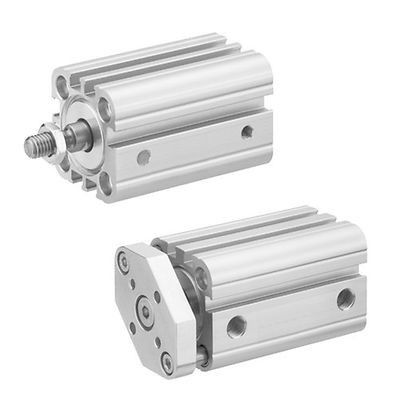

Kompakter Zylinder ISO 21287, Serie CCI
Beschreibung des Produkts
Produktmerkmale
Zylindergehäuse besteht aus einem durchgängigen Aluminiumprofil mit vor- und hinteren Abdeckungen
Einfach zu reinigen und schmutzfrei
Niedrige Toleranz für die Länge - bis zu 60% kürzer als Standard-ISO-Profilzylinder, was die CCI-Serie (ISO 21287) ideal für kompakte Maschinenkonstruktionen eignet
Einfache Sensormontage entlang der gesamten Zylinderlängen
Zusätzliche Konfigurationen sind möglich - Merkmale wie spezielle Schläge, hohle Kolbenstangen, hitzebeständige Versionen oder Kolbenstangenverlängerungen können ausgewählt werden
Erhältlich in Kolbendiametern von 16 mm bis 100 mm
Beschreibung:
| Funktionsprinzip | doppelwirkend |
| Kissen | elastisch |
| Magnetkolben | mit einem Magnetkolben |
| Durchmesser des Kolbens | 50 mm |
| Faden von Kolbenstangen | M10 |
| Normung | ISO 21287 |
| Schlaganfall | 80 mm |
| Versiegelungsmaterial | Polyurethan |
| Schaber | Polyurethan |
| ATEX nicht erlaubt | |
| Druckluftanschluss | G 1/8 |
| Druckluftanschlussart | Innenfaden |
| Normen | ISO 21287 |
| Zertifikate | ATEX nicht erlaubt |
| Druckluftanschluss | Innenfaden |
| Arbeitsdruck min./max. | 1... 10 bar |
| Umgebungstemperatur min./max. | -20... 80 °C |
| Durchschnittliche Temperatur min./max. | -20... 80 °C |
| Mittelfristig | Druckluft |
| Max. Partikelgröße | 50 μm |
| Ölgehalt der Druckluft | 0... 5 mg/m3 |
| Druck zur Bestimmung der Kolbenkräfte | 6.3 bar |
| Der Drucktaupunkt muss bei Umgebungstemperatur und mittlerer Temperatur mindestens 15 °C betragen und darf 3 °C nicht überschreiten. Der Ölgehalt der Druckluft muss während des Lebenszyklus konstant bleiben. Weitere Informationen finden Sie im Dokument "Technische Informationen" (verfügbar im MediaCentre). |
| ATEX-zertifizierte Zylinder mit der Kennzeichnung II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X können im Internetkonfigurator generiert werden. Der Betriebstemperaturbereich für ATEX-zertifizierte Zylinder beträgt -20 °C... 50 °C. Bei Zylindern mit einer Kolbenstangeverlängerung werden die Abmessungen ¥WH¥ und ¥ZB¥ um den Wert der Kolbenstangeverlängerung erhöht. |
| Material |
|---|
| Zylinderröhre | Aluminium, anodiert |
| Kolbenstange | mit einer Breite von nicht mehr als 20 mm |
| Vorderdeckel | Aluminium |
| Enddeckung | Aluminium |
| Siegel | Polyurethan |
| Schaber | Polyurethan |
