| Markenbezeichnung: | ATOS |
| Model Number: | ADRL, AGRL, AGRLE |
| MOQ: | 1 |
| Price: | $158 |
| Zahlungsbedingungen: | T/T |
Produktinformationen:
Die von Atos Pilot betriebenen Kontrollventile, einschließlich der Typen ADRL, AGRL und AGRLE, sind für Hydrauliksysteme von entscheidender Bedeutung.Diese Ventile sind so konzipiert, daß sie den Rückfluss verhindern und gleichzeitig die Vorwärtsbewegung der Flüssigkeit unter normalen Bedingungen ermöglichen.Sie bieten eine flexible Nutzung in verschiedenen hydraulischen Anwendungen.Sie können einen erheblichen Druck bewältigen.Ideal für den Einsatz in Industrieanlagen, Baumaschinen und mobiler Hydrauliksie sind mit hydraulischem Mineralöl und synthetischen Flüssigkeiten mit ähnlichen Schmierstoffen kompatibelMit den Atos ADRL-, AGRL- und AGRLE-Ventilen können Sie die Anlage in die Lage versetzen, die Anlage zu verwalten.Sie können eine effiziente und sichere hydraulische Steuerung in Ihrem Betrieb erreichen.
Pmit einer Breite von mehr als 20 mm,

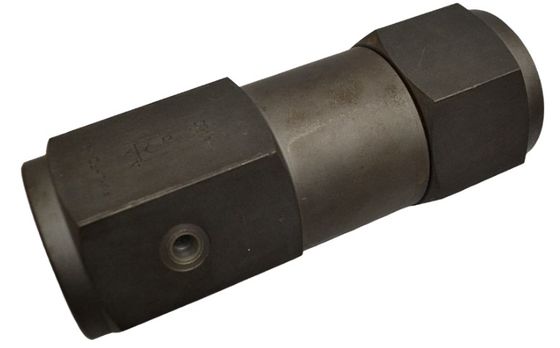

EineDRLs sind pilotbetriebene (Port X) Kontrollventile für die Linienmontage mit einer Portgröße von 3/8 GAS bis 1 1/4GAS.Durchfluss bis zu 300 l/min.Druck bis zu 400 bar.

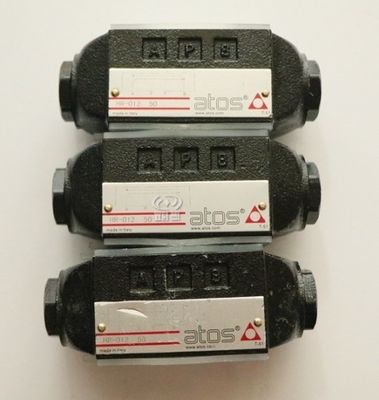

AGRL und AGRLE sind pilotbetriebene Scheckventile für die Unterplattenmontage mit Montageoberfläche l80 5781 Größe 10, 20 und 32. Durchfluss bis zu 500 l/min.Maximaldruck: 315 bar.
Die AGRLE-Versionen verfügen über einen externen Abfluss (Port Y) der Pilotkammer, um eine korrekte Verwendung der von dem Pilot betriebenen Kontrollwelle in Systemen zu ermöglichen, bei denen das Ventil bei Druck in Port A geöffnet werden muss:inaktischer Druck am Port ABei regelmäßigen Kontrollventilen mit Pilotbetrieb kann die Kontrollöffnung durch Einwirkung gegen die Kontrollvorrichtung beeinträchtigt werden.
Ventilatoren, die für den Betrieb in hydraulischen Systemen mit hydraulischem Mineralöl oder synthetischer Flüssigkeit mit ähnlichen Schmiermerkmalen ausgelegt sind.
Beschreibung:
| Montagestellung | Für AGRLE-Ventile muss der Abflussanschluss Y ohne Gegendruck direkt an den Tank angeschlossen werden. |
| Einhaltung der Vorschriften | RoHS-Richtlinie 2011/65/EU, zuletzt aktualisiert bis 2015/65/EU Verordnung (EG) Nr. 1907/2006 |
| Umgebungstemperatur | Standarddurchführung = -30 °C ÷ +70 °C /PE-Option = -20°C ÷ +70°C /BT-Option = -40°C ÷ +70°C |
| Dichtungen, empfohlene Flüssigkeitstemperatur | NBR-Dichtungen (Standard) = -20°C ÷ +80°C, mit HFC-Hydraulikflüssigkeiten = -20°C ÷ +50°C FKM-Dichtungen (/PE-Option) = -20°C ÷ +80°C HNBR-Dichtungen (/BT-Option) = -40°C ÷ +60°C, mit HFC-Hydraulikflüssigkeiten = -40°C ÷ +50°C |
| Empfohlene Viskosität | 15÷100 mm2/s - maximal zulässiger Bereich 2,8 ÷ 500 mm2/s |
| Höchstkontaminationsgrad der Flüssigkeit | ISO4406 Klasse 20/18/15 NAS 1638 Klasse 9, siehe auch Filterbereich im KTF-Katalog |
| Oberflächenbearbeitung von Unterplatten | Rauheitsindex Ra 0,4 - Flachheitsverhältnis 0,01/100 (ISO 1101) |
| Hydraulische Flüssigkeit | |
| - Mineralöle | geeignete Dichtungsarten: NBR, FKM, HNBR Klassifizierung: HL, HLP, HLPD, HVLP, HVLPD Referenznorm: DIN 51524 |
| - Flammfest ohne Wasser | geeigneter Dichtungsart: FKM Klassifizierung: HFDU, HFDR Referenzstandard: ISO 12922 |
| - Flammfest gegen Wasser | geeignete Dichtungsarten: NBR, HNBR Einstufung: HFC Referenzstandard: ISO 12922 |
Einzelheiten des Produkts:
|
|
