| Markenbezeichnung: | AVENTICS |
| Model Number: | rodless Zylinder |
| MOQ: | 1 |
| Price: | $418 |
| Zahlungsbedingungen: | T/T |

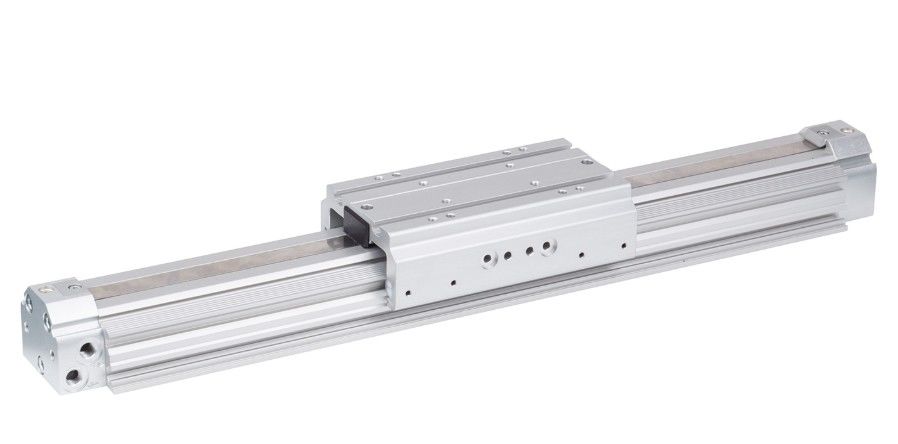

Die RTC-Strahlloszylinder der AVENTICS-Serie bieten eine optimierte Schlaglänge in einer kompakten Größe
Die Aventics-Serie RTC-Stabloszylinder sind ein Game-Changer in industriellen Anwendungen.Sie eignen sich perfekt für raumbeschränkte Anlagen.Die einzigartige ovale Kolbenform in Kombination mit einer einteiligen Schiebe-/Kolben-Einheit sorgt nicht nur für eine höhere Tragfähigkeit und ein höheres Drehmoment, sondern auch für Stabilität.Diese Zylinder gibt es in vier Varianten.: die Basisversion (RTC - BV), das Schiebelager (RTC - SB), die kompakte Führung (RTC - CG) und die Schwerlastversion (RTC - HD) für große Lasten.mit einem breiten Spektrum an Bewegungen und PositionenMit Kolbendurchmessern von 16 mm bis 80 mm und Schlaglängen von bis zu 9900 mm sind die Zylinder der RTC-Serie äußerst vielseitig.Sie haben eine bemerkenswerte Wiederholbarkeit und können in einem breiten Geschwindigkeitsbereich betrieben werdenDie Anwendungsbereiche sind vielfältig, von der allgemeinen Automatisierung bis hin zu spezialisierten Fertigungsprozessen.und leistungsfähige Zylinderlösungen.
ErzeugnisEigenschaften:
Ovaler Kolben ermöglicht höhere Belastungen und Drehmomente und sehr kompakte Konstruktionen
Eine umfassende Palette mit vielen Varianten und Optionen ermöglicht Konfigurationen, die individuell auf die Anwendung zugeschnitten sind
Ein-Teil-Slide und Kolben Steigerung der Stabilität
Minimale Leckage und ein breiter Drehzahlenbereich dank eines speziellen internen Versiegelungsbandes und Fetts
Beschreibung:
| Leitfaden | integrierter Führer |
| Funktionsprinzip | doppelwirkend |
| Kissen | Luftfahrzeug |
| Verstellbar | |
| Magnetkolben | mit einem Magnetkolben |
| Durchmesser des Kolbens | 25 mm |
| Schlaganfall | 200 mm |
| Versiegelungsmaterial | Polyurethan |
| Druckluftanschluss | G 1/8 |
| Arbeitsdruck min./max. | 2... 8 Bar |
| Umgebungstemperatur min./max. | -10... 60 °C |
| Mittelfristig | Druckluft |
| Max. Partikelgröße | 5 μm |
| Ölgehalt der Druckluft | 0... 1 mg/m3 |
| Druck zur Bestimmung der Kolbenkräfte | 6.3 bar |
| Der Drucktaupunkt muss bei Umgebungstemperatur und mittlerer Temperatur mindestens 15 °C betragen und darf 3 °C nicht überschreiten. Das gelieferte Produkt ist lebenslang geschmiert. Gewindetiefe: 9 mm für Kolben Ø 16 ‰ 40 mm, 12 mm für Kolben Ø 50 ‰ 63 mm Gießtiefe: 6 mm für Kolben Ø 16~25 mm, 10 mm für Kolben Ø 32~50 mm, 15 mm für Kolben Ø 63~80 mm Weitere Abmessungen, die sich nicht nur auf die lange Rutsche beziehen, finden Sie im Abschnitt über die Grundversion des RTC-BV. Keine zweite Zeile für 1/4-20 UNC-Verbindungen |
| Material |
|---|
| Zylinderröhre | Aluminium, anodiert |
| Höchstbetrag | Aluminium, anodiert |
| Siegel | Polyurethan |
| mit einer Breite von nicht mehr als 20 mm | Polyurethan Edelstahl |
| Tisch mit Kugelschiene | Aluminium, anodiert |
