| Markenbezeichnung: | ASCO |
| Model Number: | 551 |
| MOQ: | 2 |
| Price: | $400 |
| Zahlungsbedingungen: | T/T |
Beschreibung des Produkts:

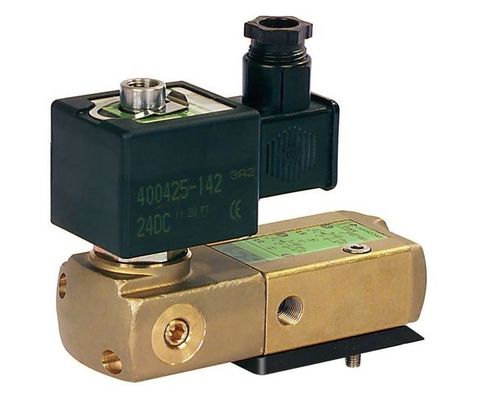

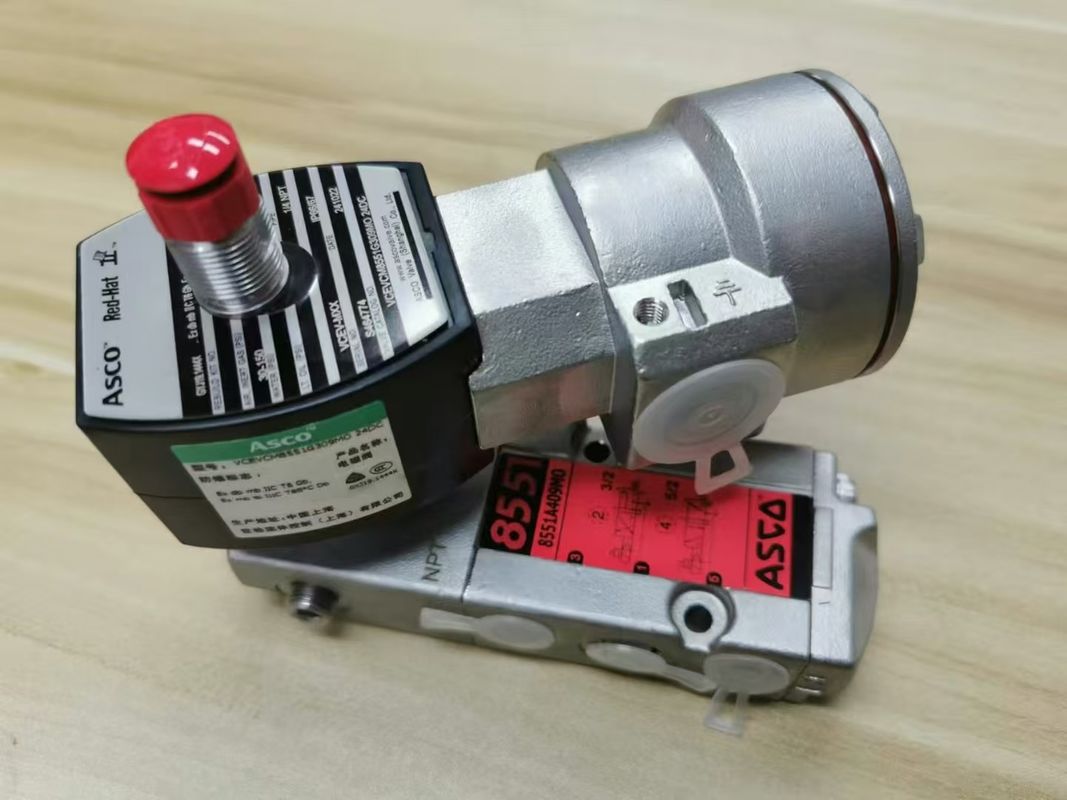

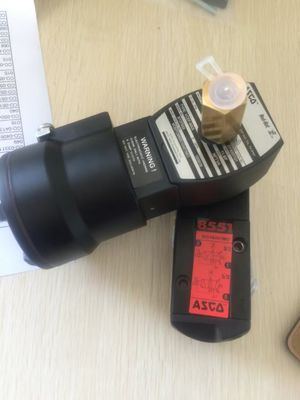

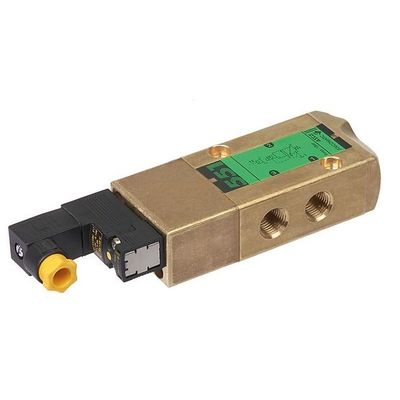

Die ASCO-Serie 551, auch als 8551 bekannt, ist eine Linie von 1/4" 3-Wege- und 4-Wege-kompakten Magnetkopfklemmen, die sich ideal für die Steuerung von Luft oder inertem Gas in anspruchsvollen Umgebungen eignen.Das einzigartige Design der Ventile kombiniert harte T-Dichtungen mit flexiblen O-Ringen, die eine bubbeldichte Abschaltung ermöglichenDie 551-Serie ist in Anodisiert-Aluminium, Messing und Edelstahl-Körpern mit 1⁄4-Zoll-NPT- und BSP-Verbindungen erhältlich.Es eignet sich für die rauen Bedingungen in Chemikalien, Raffination, Lebensmittel- und Getränkeanwendungen und Life Science-Verarbeitung.
Eigenschaften des Produkts:
Erhältlich in zwei Ausführungen, direkt an Aktoren mit NAMUR-Schnittstelle per VDI/VDE 3845 montiert oder auf dem Rohr mit Gewinde montiert
Ventilkörper aus Aluminium, Messing oder Edelstahl 316L
Die Auspufföffnungen sind Rohrleitungen, die einen besseren Schutz vor rauen Umgebungen bieten
DIN, wasserdichte und explosionssichere Magnetvorrichtungen sind für Einsatz in missionskritischen und gefährlichen Bereichen verfügbar
Niedrigleistungskonstruktionen eignen sich hervorragend für entlegene und alternative Stromversorgungsstandorte
Integraler Breather-Block-Ventilation an der Federseite des Aktoransatzes zum Ablassen, Korrosion verhindert
Ein- und Doppelsolenoidkonstruktionen sind verfügbar, die in jeder Position montiert werden können
Global Ex-Zulassungen; ATEX, IEC EX, NEPSI, CUTR, KOSHA, UL, CSA, InMetro
Alle Häfen von NAMUR auf derselben Seite für ein besseres Wasser, Staubschutz
Erhältlich sind alle Explosionsschutzmagneten: Ex d, Ex mb, Ex ia/Ib, Ex e mb, NEMA
Erhältlich in arktischer Ausführung, geeignet für den Einsatz bei Temperaturen von bis zu -60°C
Kompaktes Spulenventil, konvertierbar von 3/2 bis 5/2 mit einer einzigen Durchflussplatte (nur der Serie 551)
Spezifikationen:
|
Parameter
|
Einzelheiten
|
|
Ventilationsvorrichtung
|
Durch den Einsatz eines Magnetkopf-Luftpilotenmechanismus gewährleistet diese Ventilbetriebsmethode einen zuverlässigen und effizienten Betrieb und sorgt für eine präzise Steuerung der Ventilöffnungs- und -schließung.
|
|
Körpermaterial
|
Sie sind in hochwertigem Messing, korrosionsbeständigem Edelstahl und leichtem, aber langlebigem Aluminium erhältlich.Jede Materialoption wird sorgfältig ausgewählt, um unterschiedlichen Anwendungsanforderungen und Umweltbedingungen gerecht zu werden.
|
|
Medien
|
Die Konstruktion und die Dichtungsmaterialien des Ventils sind mit diesen Medien kompatibel und sorgen für einen stabilen und sicheren Betrieb.
|
|
Rohr / Portgröße
|
Mit einer Standardgröße von 1/4" ist es für eine Vielzahl von Pipeline-Systemen geeignet und kann leicht in bestehende Einrichtungen integriert werden.
|
|
Portentyp
|
Ausgestattet mit G ISO 228/1 - G BSPP- und NPTF-Anschlussarten. Diese gängigen Anschlussarten bieten Flexibilität bei der Verbindung und ermöglichen eine nahtlose Verbindung mit verschiedenen Rohren und Armaturen.
|
|
Funktion
|
Bietet mehrere Funktionen: 3-Wege - 3/2 normalerweise geschlossen für Anwendungen, bei denen ein Standard-Schließzustand erforderlich ist; 4-Wege - 5/2 für die grundlegende Richtungssteuerung;4 - Weg - 5/3 - geschlossene Mitte für Systeme, bei denen der Aktor in einer neutralen Position gehalten werden muss■ und 4-Wege - 5/3 - offene Mitte für Anwendungen, die einen kontinuierlichen Durchfluss erfordern, wenn das Ventil in der neutralen Position ist.
|
|
Durchfluss
|
Die Durchflussmenge liegt zwischen 0,5 cv und 1,0 cv und zwischen 0,43 und 0,86 kv, so daß eine ausreichende Durchflusskapazität für verschiedene industrielle Prozesse gewährleistet ist.
|
|
Spannung
|
Kompatibel mit einer Vielzahl von Spannungen: 24 ac, 110 ac, 120 ac, 220 ac, 480 ac, 6 dc, 12 dc, 24 dc, 120 dc, 240 dc, mit einer Frequenz von 50/60 Hz.Dieser breite Spannungsbereich macht ihn an verschiedene Stromversorgungen auf der ganzen Welt anpassbar..
|
|
Maximaler Differenzialdruck / Maximaler Betriebsdruck
|
kann unter Druckbedingungen von Vakuum bis 150 psig betrieben werden, so dass es für Anwendungen mit unterschiedlichen Druckanforderungen geeignet ist,von Niederdrucksystemen zu relativ hochdruckigen Systemen.
|
|
Betriebsumfeld
|
In der Lage, in verschiedenen Betriebsumgebungen, einschließlich korrosiver, gefährlicher, Innen- und Außenumgebungen, zu funktionieren.Sein robustes Design und die hochwertigen Materialien sorgen für eine zuverlässige Leistung selbst unter rauen Bedingungen..
|
|
Normen / Vorschriften
|
Entspricht zahlreichen internationalen Normen und Vorschriften wie ATEX Zone 1 - 21, ATEX Zone 2 - 22, Klasse I Div 1, Klasse II Div 1, SIL, Typ 1, Typ 2, Typ 3, Typ 3S, Typ 4, Typ 4X, Typ 6,Typ 6P, Typ 7, Typ 9. Diese Konformität gewährleistet Sicherheit und Qualität in verschiedenen industriellen Anwendungen.
|
|
Temperatur
|
Es arbeitet in einem Temperaturbereich von - 60 °C bis 80 °C und eignet sich somit sowohl für Anwendungen in extrem kalten als auch für Anwendungen in relativ hohen Temperaturen.
|
Einzelheiten zum Produkt
|
