| Markenbezeichnung: | TOPWOEX limit Switch |
| Model Number: | TXS-D225LMM161 |
| MOQ: | 1 |
| Price: | $520 |
Beschreibung des Produkts:

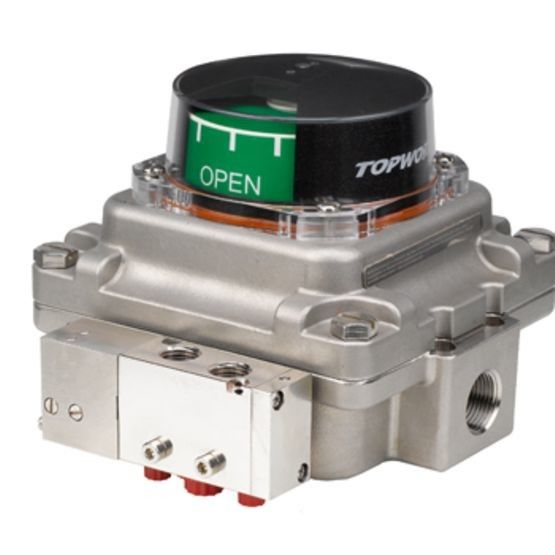

Entdecken Sie den TopWorx Ventil-Positionsschalter TXS - D225LMM161 in der TXS-Serie.Es enthält alle Funktionen.Die gesamte TX-Serie ist ein Game-Changer für gefährliche Bereiche. Ausgestattet mit verschiedenen Positionssensoren, integrierten Magnetventilen und Busnetzen,es entspricht IECExDie GO Switch-Produkte dieser Serie sind ein Highlight.Sie erhalten die zuverlässige Zuverlässigkeit bestehender GO-Switches und stellen gleichzeitig verbesserte Funktionen einDer 36 GO-Schalter bietet Flexibilität mit 2 oder 4 Schalterkonfigurationsoptionen für TX- und TV-Chassis und mit einem optionalen integrierten Magnetventil im 2-Schalter-Setup.Sie haben eine genaue Kontrolle über Ihre ProzesseIdeal für Industriezweige wie Öl, Gas und Chemie.
Eigenschaften:
Direkt montierbare Verbundharze
Grundsätzlich ein komplettes, für alle Umgebungen geeignetes
Mehrfachbusnetz und Sensoroptionen
geeignet für nicht brennbare Anwendungen
Niedriges und kompaktes Design
Schlagfestes Bildschirm mit hoher Sichtbarkeit
Beschreibung der Produktfunktion:
Einführung in mehrere Produkte der D-Serie für verschiedene Umgebungen
1, DXS 316 Gehäuse aus Edelstahl: Brand/Explosion/innere Sicherheit
2, Visuelle Anzeige: schlagfestes Polycarbonat/intuitive Farbe (grün und rot) / einstellbar und anpassbar/vordefiniert auf 90° für einfache Installation/Höhe unter 1,75 Zoll
3, Busnetzwerk/Sensorauswahl: FOUNDATION, DeviceNet, AS-Interface, HART/GOTM Switch, Nähe, P+FTM, mechanischer, 4-20mA-Sender
4Schacht und Befestigungsstücke aus Edelstahl: 1⁄4 Zoll DD- oder NAMUR-Schacht/Außenverschlussbolz/zusätzliche Kuppelschraube
5, Robustes Gehäuse für alle Umgebungen: Aluminium, Verbundwerkstoff, Edelstahl/bis zu vier Leitungs-Einläufe/O-Ring-Dichtungen überall erhältlich/Nitrilkautschuk, Fluorkautschuk, EPDM, Silikon-O-Ring-Optionen
6Pilotventil: Aluminium und 304, 316 Edelstahl erhältlich/Low Power Solenoid oder Ultra Low Power Piezoelectric/Ein- oder Doppelspule / 1.2Cv oder 3.0Cv/Integrationsanlage für zusätzlichen Schutz/Eingebetteter 5-Mikron-Filter zur Verhinderung des Eintritts von Trümmern in das Pilotventil/Schnelle und einfache Fehlerbehebung: Das Pneumatikrohr verwendet Farbcodes zur Fehlerbehebung, wenn das System unter Druck steht, und das Ventil kann Fehlerbehebung ohne Entfernen des Deckels sein
7, Anwendbares Umfeld: geeignet für Umgebungen von -60°C /-76°F bis 175°C/347°F/NEMA Typ 4, 4X, IP66/67
* Material: 316 Edelstahl
Spezifikation:
| Spezifikationskategorie | Einzelheiten |
|---|---|
| Allgemeine Angaben | |
| Funktion des Schaltelements | NAMUR NC |
| Nennbetriebsstrecke | 2 mm |
| Einrichtung | Einbettbar |
| Ausgangspolarität | NAMUR |
| Garantierte Betriebsstrecke | 0... 1,62 mm |
| Reduzierungsfaktor rAl | 0.25 |
| Reduktionsfaktor rCu | 0.2 |
| Reduktionsfaktor rV2A | 0.7 |
| Nominelle Ratings | |
| Nennspannung | 8 V |
| Schaltfrequenz | 0... 1000 Hz |
| Hysterese | Typ. % |
| Laufender Verbrauch | |
| Messplatte nicht erkannt | ≥ 3 mA |
| Messplatte erkannt | ≤ 1 mA |
| Standardkonformität | |
| EMV gemäß den Normen | IEC / EN 60947-5-2:2004 DIN EN 60947-5-6 (NAMUR) |
| Umweltbedingungen | |
| Umgebungstemperatur | -25... 100 °C (248... 373 K) |
| Mechanische Spezifikation | |
| Verbindungsart Kernquerschnitt | 130 mm, PVC-Kabel 0,14 mm2 |
| Gehäusematerial | PBT |
| Gesichtsempfindung | PBT |
| Schutzgrad | IP67 |
| Allgemeine Informationen | |
| Verwendung im Gefahrengebiet | siehe Gebrauchsanleitungen |
| Kategorie | 1G; 2G; 1D |

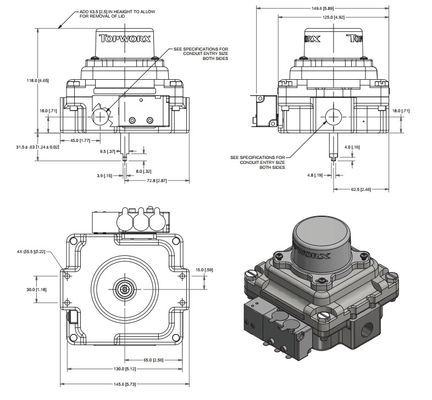

Zeichnung des Erzeugnisses:
TXS-D225LMM161 Parameter + Verkabelungsdiagramm:
Einzelheiten des Produkts:
|
|
