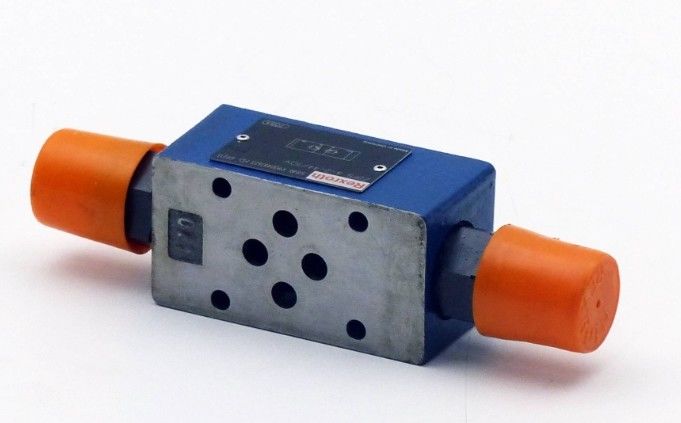

Das Bosch Rexroth M - 3SED6UK1X/350CG24N9K4 (R900052621) ist ein erstklassiges hydraulisches Industrieventil, das entwickelt wurde, um die Ölflussrichtung zuverlässig zu ändern.Als direkt betätigtes Richtsitzventil mit Spulenzeichen UK, kommt es mit einer versteckten manuellen Übernahme und Hilfsbetrieb, die fortschrittliche Design in der Komponentenreihe X verkörpert.
Haupteigenschaften & Design:
Hohe Druck- und Durchflusskapazität: Es kann bis zu 350 bar maximalen Druck und einen maximalen Durchfluss von 60 L/min verarbeiten, was es für anspruchsvolle Anwendungen geeignet macht.
Antrieb der Magnetmaschine: Die präzise Steuerung erfolgt durch Antrieb eines Magnetkopfes.Die Spulen können um 90 Grad gedreht werden und ohne Öffnung der Druckdichte-Kammer ersetzt werden.
Montage und Anbindung: Konzipiert für die Montage von Unterplatten, entspricht der NFPA T3.5.1 R2 D03 und ISO 4401. Seine Größe 6 CETOP-Schnittstelle und der EN 175301 - 803-konforme elektrische Steckverbinder (Steckpfeiler + PE) ermöglichen eine einfache Integration.
Technische Vorteile:
Vielseitige Fluidkompatibilität: Arbeitet mit verschiedenen hydraulischen Flüssigkeiten wie HL, HLP und HFC und erweitert damit den Anwendungsbereich.
Nachhaltiges Bauen: NBR-Dichtungen sorgen für langlebige Leistung unter unterschiedlichen Bedingungen.
Anwendungen
Ideal für industrielle Maschinen wie Pressen, Spritzgießmaschinen und Metallbearbeitungsgeräte, bei denen eine genaue Steuerung der Strömungsrichtung entscheidend ist.
Warum wählen Sie M-3SED6UK1X/350CG24N9K4?
Zuverlässig: Robuste Konstruktion und sichere Betätigungsmechanismen gewährleisten einen gleichbleibenden Betrieb.
Effizienz: Die direkte Bedienung und die Magnetvorrichtung bieten eine effiziente Lösung zur Steuerung des Flüssigkeitsflusses.
Zusammenfassend ist der Bosch Rexroth M-3SED6UK1X/350CG24N9K4 eine zuverlässige und effiziente Wahl für eine präzise hydraulische Steuerung der Strömungsrichtung in industriellen Umgebungen.
Eigenschaften:
Symbol der Spule
Symbol Vereinigtes Königreich
Max. Druck
350
Beschreibung der elektrischen Verbindung
Verbindungsstücke mit drei Polen (2 + PE) gemäß EN 175301-803
Identifizierung der Produktgruppe
9,10,11,12,13,14
Anzahl der Häfen
3
Art der Betätigung
mit einer elektrischen Antriebskraft
Größe
6
Elektrische Stecker
Verbindungsstücke mit 3 Polen (2 + PE)
Max. Durchfluss
25
Art der Verbindung
Montage der Unterplatte
Verbindungsdiagramm NFPA
NFPA T3.5.1 R2-2002 D03
Größe_CETOP
D03
Anschlussdiagramm
ISO 4401-03-02-0-05
Versorgungsspannung
24 VDC
Anzahl der Wechselpositionen
2
Gewicht
1.42
Siegel
NBR
Hydraulische Flüssigkeit
HL,HLP,HLPD,HVLP,HVLPD,HFC
Technisches Datum:
allgemein
Größe
6
Gewicht
2/2 Richtungssitzventil
Weigerung
1.5
3/2 Richtungssitzventil
Weigerung
1.5
4/3-Richtungssitzventil
Weigerung
2.3
Standort der Anlage
alle
Umgebungstemperaturbereich
NBR-Dichtungen
°C
-30... +50
FKM-Dichtungen
°C
-20... +50
Hydraulik
Größe
6
Höchstbetriebsdruck
Hafen P
Bar
350
Hafen A
Bar
350
Hafen B
Bar
350
Höchstdurchfluss
L/min
25
Hydraulische Flüssigkeit
siehe Tabelle
Temperaturbereich der hydraulischen Flüssigkeit
NBR-Dichtungen
°C
-30... +80
FKM-Dichtungen
°C
-20... +80
Viskositätsbereich
mm2/s
2.8... 500
Höchstzulässiger Verunreinigungsgrad der Hydraulikflüssigkeit, Reinheitsklasse gemäß ISO 4406 (c) 1)
Klasse 20/18/15 nach ISO 4406 (c)
1)
Die für die Bauteile festgelegten Reinheitsklassen müssen in hydraulischen Systemen eingehalten werden.Für die Auswahl der Filter, siehe www.boschrexroth.com/filter.
Hydraulische Flüssigkeit
Klassifizierung
Geeignete Dichtungsmaterialien
Normen
Mineralöl
HL, HLP
FKM, NBR
DIN 51524
Biologisch abbaubar
Unlöslich in Wasser
HEES (synthetische Ester)
FKM
VDMA 24568
HETG (Rapsöl)
FKM, NBR
in Wasser löslich
HEPG (Polyglycole)
FKM
VDMA 24568
Andere hydraulische Flüssigkeiten auf Anfrage
elektrische
Spannungsart
Gleichspannung
Wechselspannung
Verfügbare Spannungen 1)
V
12 / 24 / 42 / 96 / 110 / 205 / 220
110 / 120 / 230
Spannungstoleranz (Nennspannung)
%
± 10
Stromverbrauch
W
30
Arbeitszyklus
%
100
Umschaltzeit nach ISO 6403
An
m
40... 70.
Ausgeschaltet (ohne Richter)
m
Zehn... Zwanzig.
Ausgeschaltet (mit Richter)
m
30... 45.
Maximale Schaltfrequenz
Betriebsdruck ≤ 350 bar
1/h
15000
Betriebsdruck > 350 bar
1/h
3600
Schutzklasse nach DIN EN 60529
IP65 (mit montiertem und verriegeltem Koppelanschluss)
Höchstoberflächentemperatur der Spirale 2)
°C
120
1)
Spezialspannungen auf Anfrage
2)
Aufgrund der Oberflächentemperaturen der Magnetspulen müssen die Normen ISO 13732-1 und EN 982 eingehalten werden!
Der elektrische Anschluss erfolgt über einen 4-polischen Koppelanschluss (separat angeordnet) mit einem Anschlussdraht M12 x 1.
elektrische
Anschlussspannung (Gleichspannung)
V
24
Spannungstoleranz (Anschlussspannung)
+30 %/-15 %
Zulässige Restwelle
%
≤ 10
Max. Lastkapazität
mA
400
Schalt-Ausgänge
PNP-Transistorausgänge, Last zwischen Schaltenausgängen und GND
Pinot
1
V
24
2, 4
Schaltenausgang
mA
400
3
Erdung (GND)
V
0
M12x1 Steckeranschluss
elektrische
M12x1 Steckeranschlüsse 1)
K72L
Verfügbare Spannungen 2)
V
24
Beschränkte Spannungsspitze bei Ausschaltung
V
- 44... - 55
Spannungsverträglichkeitc (Nennvolumen)Tag)
%
± 10
Stromverbrauch
W
30
Arbeitszyklus
%
100
Umschaltzeit nach ISO 6403
An
m
40... 70.
Ausgeschaltet (ohne Richter)
m
Zehn... Zwanzig.
Ausgeschaltet (mit Richter)
m
30... 45.
Maximale Schaltfrequenz
Standards
1/h
15000
Schutzklasse nach DIN EN 60529 3)
IP65
Schutzklasse nach DIN EN 61140
III. Die
Höchsttemperatur der Spirale 4)
°C
150
1)
Kopplungsanschlüsse nach IEC 60947-5-2, getrennte Bestellung, siehe Datenblatt 08006
2)
Anschluss an eine funktionelle Niederspannung nur mit gesicherter Trennung = PELV/SELV
3)
Nur mit der Verwendung der von uns angegebenen Koppelverbindungen und der korrekten Montage.
4)
Aufgrund der Oberflächentemperaturen der Magnetspulen müssen die Normen ISO 13732-1 und EN 982 eingehalten werden!
